CUM750/CUS70 德國E+H 污泥界面儀CUM750/CUS70
MH－L超聲波泥水界面儀
超聲波污泥界面儀|泥位計|泥水界面儀

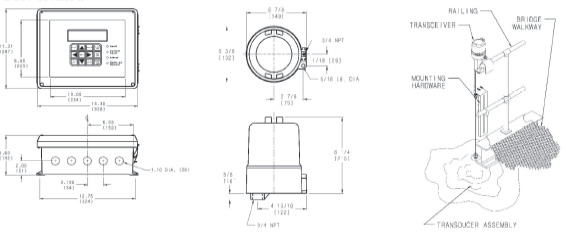

超聲波污泥界面儀|泥位計|泥水界面儀 SONDAR 3000是測量凈水廠及下水處理廠等其他水處理廠的污泥水平及RAG LEVEL的裝備，通過超聲波傳感器上的溫度補償來進行緊密測量。 寬敞的GRAPHIC LCD窗口顯示著SLUDGE LEVEL與RAG LEVEL。 自動洗滌裝置可防止傳感器表面發生異物而能保持測量與使用壽命。
產品特點： 簡便的安裝及操作 適用于多種污泥環境 設定獨立的2 SPDT繼電器 顯示RAG或污泥水平 自動洗滌傳感器的功能 內藏溫度補償用傳感器 傳感器： 測量方式：超聲波脈沖反射方式 測量范圍：0.3m ~ 10.00m 精確度：0.3%以下或2mm 焊接螺絲規格：3/4" NPT 安裝方法：沉積型（安裝于水面下） 輸出分解能：1mm 頻率：190 KHz 射束角度：5?（at -3dB） 使用溫度：-20℃ ~ 70℃ 使用電源：AC 90 ~ 260V （DC24V Option） 洗滌方式：Air jet方式 材質：SUS 316 +聚氨酯 變送器： 電源：AC90 ~ 260V、15VA以下（50Hz ~ 60Hz）、DC24V（Option） 輸出方式：DC4 ~ 20mA（2 Out put） 通訊端口：RS232C or RS485 （Option） 電流輸出負載電阻：Max 600Ω以下 警報輸出（Relay接點）：2SPDT Relay Relay接點容量：AC250V 5A 誤運作輸出：電流輸出：3.8mA / HOLD / 21mA、 1 SPDT Relay 接點輸出 追蹤速度：0.1m/min、1m/min、10m/min、100m/min中選一 再追蹤所需時間：10秒以下 顯示：Sludge Level、Rag Level、%、Echo Graph、Temp 距離表示單位：0.01m 表示種類：界面水平、Rag水平、溫度、測量狀態 保護等級：IP65 材質：Aluminum diecast 使用溫度：-20℃ ~ 60℃ 超聲波污泥界面儀|泥位計|泥水界面儀 超聲波污泥界面儀|泥位計|泥水界面儀
ccs4000多通道污泥界面儀
XO-USL超聲波泥水界面儀
性能特點
- 的超聲波回波測量原理，使用簡便；
- 配備自動清洗系統，減少了維護工作量，提高了工作性；
- 超聲波發射能量自動調節，能夠適應各種測量介質和寬廣的量程；
- 的電路設計和軟件算法，能夠消除現場干擾，穩定精確測量；
- 大屏幕液晶顯示測量值的同時可以圖形顯示污泥分層狀態；
- 中文菜單，操作簡便；
- 4~20mA隔離電流輸出；
- 雙通道輸入，即插即用；
- 故障自診斷功能；
- 可選現場總線接口；
- 上下限報警和故障報警繼電器輸出。
泥水界面儀ZML泥水界面儀ZML
我們是成都立騰儀表科技有限公司：供泥水界面儀ZML
產品概述
超聲波泥水界面儀是我司專為污水處理工藝中污泥界面的連續在線監測而設計。儀器利用的超聲波回波檢測原理，檢測出傳感器探頭與污泥界面的距離和底面的距離，實現了0-10米污泥厚度變化實時監測和相關工藝過程的控制，從而優化排泥控制和加藥控制，防止出水惡化，避免污泥脫氮和分解，優化工藝控制流程。
性能特點
☆ 的超聲波回波測量原理，使用簡單；
☆ 超聲波發射能量調節，能夠適應各種測量介質和寬廣的量程；
☆ 的電路設計和軟件算法，能夠消除現場干擾，穩定精確測量；
☆ 大屏幕液晶顯示測量值的同時可以圖形顯示污泥狀態；
☆中文菜單，操作簡便；
☆多種輸出任選,
☆設定上下限值報警和故障報警繼電器輸出。
應用領域
⊙ 給水廠
沉淀池
⊙ 洗煤廠
沉淀池
⊙ 電力
灰漿沉淀池
⊙ 污水處理廠
初沉池、二沉池、濃縮池
性能指標
量程： 0.1～30m
分辨率： 1mm
精確度： +1%FS
顯示：LCD液晶顯示日期時間，測量值，歷史趨勢線等
現場設置：通過變送器按鍵完成
標定：出廠標定，可現場校準
輸出（可選）
模擬輸出信號：0～20mA；4～20mA負載>300Ω；0～5V；1～5V
數字輸出：RS485（支持Modbus）
繼電器輸出： 4個控制繼電器輸出
繼電器容量： 2A，250VAC
供電
交流供電：AC220V
直流供電：DC24V
物理特性
儀器尺寸：230×185×120mm
傳感器尺寸：Φ64×85（已實物為準）
材質：變送器：PC；傳感器：不銹鋼
變送器重量：1975g
715PARTECH便攜式污泥界面儀
| 儀錶特點 ■保護等級：主機IP54,探頭IP68 ■適用電極：PARTECH Soli-Tech 偵測器 ■儀錶電源：9V PP9 電池 技術規範 ■儀錶重量：1.2kg ■尺 寸：280mm×230mm×130 mm ■保護等級：主機IP54, 探頭 IP68 ■密封材料：深藍色尼龍 ■電纜插口：通過完整金屬環 ■電纜直徑：5mm ■電纜長度：10米標準長度, 最長15米 ■工作環境：測量溫度主機-20℃~+60℃ 探頭0~40℃ 存放溫度主機-20℃~+60℃ 探頭0~40℃ ■工作地點：室內或室外 ■電源電壓：9V PP9 電池 ■電池壽命：3個月 ■回應時間：0.5秒 ■測量原理：光散射 ■波 長：960nm ■用戶介面：LED指示燈 ■有聲輸出：水中短調污泥中長調 |
ACTEON2054污泥濃度界面儀
污泥濃度界面儀ACTEON2054 2055
用途： 測量淤泥的濃度，指導懸浮物與液體的分離。
應用領域：
l 污水處理廠的澄清池、沉淀池及脫水過程
l 自來水廠的澄清池、絮凝器以及絮凝后的沉淀池
l 化工廠的分離過程
l 采礦業的煤洗脫水
特點：
l 100%讀數指示極度清潔的水，0%讀數指示有污泥層（光被完全吸收）
l 堅固、防水、安裝靈活方便
l 寬屏幕圖形顯示界面，帶背光，顯示實時測量值、歷史曲線、校正數據繼電器狀態
l 簡潔、直觀的人機對話，輕松完成設置及校正，查看歷史數據、事件
l 4-20 mA 模擬信號輸出，多路可程繼電器
主機技術參數：
l 測量范圍：0.0 to 100.0% （VB20 0-3 g/L ａnd VB5 0-50 g/L sensors）
l 測量精度：±2%
l 溫度測量范圍：-10.00 to +50.00°C
l 溫度測量精度：±0.1°C
l 包裝：ABS樹脂
l 防護：IP 65
l 操作溫度：-25°C to +55°C
l 尺寸（L x W x D）/重量：173 x 195 x 103mm / 1.5kg
l 顯示：寬屏帶背光，240 x 128像素（108 x 58mm）
l 電源：230/115 Vac 60Hz, 可選: 24Vdc
l 最大能源消耗：10VA
傳感器
l 污泥層溫度探頭
l 測量原理: 光學吸收，紅外線脈動發射 （10Hz 頻率）
l 長度: 210mm
l 重量: 1.2kg
l 材料: PVC 、特種玻璃
l 防護： IP68
l 溫度補償（°C） : 自動，每CTN +5 to+30°C
l 波長: 950mm （紅外線）
l 線纜: polyurethane材質多重護套. 10m 標準長度（特殊需要可延長到100m ）
傳感器 :
溫度探頭:
l 材質：Delrin, 不銹鋼, Silicone
l 防水等級IP68
l 規格: 直徑 3mm （探頭）, 長度115mm
l 重量: 40g
l 線纜: 10m標準長度
傳感器安裝附件:
l 固定安裝支架；
l 水箱開放管路；
l 封閉管路：圓錐形聯結件clamps
產地：法國
SF-BOW便攜油水界面儀
| 分 辨 率 | ±1cm |
| 精 度 | ±2cm 溫度精度：0.50C 溫度分辨：0.10C |
| 工作環境溫度 | —400C~800C） |
| 介 質 溫 度 | —400C~1350C |
| 量程 | 0~40m |
| 電源 及 信號 | 24VDC ；輸出:RS232 |
| 連續工作時間 | 12h; 待機時間：180h |
外貼式導波界面儀
外貼式導波界面儀是中國科學院聲學研究所的最新科研成果，重點解決油田界面檢測準確度不高的現狀。該設備采用外貼的安裝方式，不需要在儲罐上進行開孔，也不需要停產清罐后才進行安裝，特別適用于密閉壓力容器的界面檢測。該儀器通過精確的檢測計量方法準確測量出罐內的水的高度，為儲罐的自動排水提供準確的依據。
2、工作原理外貼式導波界面儀通過貼在罐底的導波傳感器，克服鋼壁的能量損失，根據導波信號在水層中的信號傳播衰減分析判斷，結合時差法實現儲罐的油水界面測量。在油田密閉儲罐里一般會形成油層、乳化層、水層和淤泥層等幾個界面，而聲波信號在不同層面上會有明顯的信號衰減變化，而且會有部分信號產生反射，在本設備中即采用了超聲的回波測距原理，結合數字信號處理技術實現儲罐的液體界面位測量。
該產品要解決以下幾個問題：一是克服了儲罐壁和淤泥層的影響，將超聲波的能量最大限度地透射到罐內，二是由于水層和乳化層的聲阻抗較為接近，因此聲信號反射能量較少，信號特征不明顯，需要通過一系列復雜的聲信號處理算法實現信號的提取、判斷和計算，從而實現高精度的非接觸測量罐內的界面。該設備是以中科院聲學研究所的最新科技成果為基礎，結合現場實際開發的專用導波處理技術為系統內核；二是實現了超高速的數字信號處理功能，處理后的液位高度數值準確，無需CPU再作分析、比較、判斷。此外儀表可輸出 4 ～20mA 標準信號或通過 RS-485 接口將測量結果輸出至上位計算機（或二次表）。
l 精度高、反應靈敏；
l 可實現雙界面實時測量；
l 儀表不需要定期標定；
l 儀表工作可靠、性能穩定；
l 儀表不需要使用方維修、免維護；
l 適用面很廣：可實現有劇毒的、強腐蝕性、高壓力的各種復雜工況、以及爆炸性氣體環境下的各種液體界面測量；
l 使用壽命長。
4、技術參數4.1 性能l 量程規格：3m、5m、10m、15m 、30m
l 顯示分辨率：1mm
l 短時間重復性：1mm
l 遷移量：±10 m
l 液晶屏顯示：6 位 LCD
4.2 供電l 24V DC， ±15%，1.5W
4.3接線形式l 四線制（兩根電源線、兩根信號線）
4.4接口l 模擬輸出：4 ～20mA，最大負載 750Ω
l 通訊接口：RS-485
4．5外殼l 結 構：鑄鋁
l 防護等級：IP65
l 防爆標志：ExdIIBT6
4.6 環境條件l 主機使用環境溫度：- 40℃～+70℃
l 導波探頭使用環境溫度: - 50℃～+100℃
l 濕度：15%～100% RH
5．應用條件5.1介質純凈度l 罐內液體沉淀后會出現明顯分層的情況。
5.2被測容器l 材質：安裝測量探頭處的容器壁要求用能夠良好傳遞信號的硬質材料制成。舉例：碳鋼、不銹鋼、各種硬金屬、玻璃鋼、環氧樹脂、硬質塑料、陶瓷、玻璃、硬橡膠材料或其符合材料。
安裝測量探頭處的容器壁若為多層材料，則層間應緊密接觸，無氣泡或氣體夾層，該容器壁的內外表面應平整。舉例：硫化硬橡膠襯層，環氧樹脂襯層，不銹鋼襯層，鈦襯層。
l 壁厚：2~50mm
l 罐型：球罐、臥罐、槽罐、立式罐等。
5.3探頭安裝要求l 對于鐵質容器，在探頭工作端面涂上硅脂并用磁性吸盤將其直接貼在容器底部即可；若容器外殼是玻璃等其它材料，可以用膠將探頭粘貼固定或用支架固定于容器底部。
l 探頭正上方無盤管等遮擋物；
l 遠離罐底進液口，以避免進液劇烈流動對測量的影響；
l 遠離罐頂進液口下方位置，以避免進液沖擊使液面劇烈波動影響測量；
液位測量頭用磁性或焊/粘結固定方式安裝時，容器壁上的安裝表面尺寸應不小于Ф100mm的圓面，表面粗糙度應達到1.6
