WY-LW威力巴流量計
一、產品概述WY-LW威力巴流量計是運用差壓式的工作塬理設計生產的一種新型插入式流量測量儀表 , 由一體化威力巴流量計、差壓變送器和積算儀等組成流量測量系統 , 也可與控制系統或計算機聯網 , 進行流體流量測量與控制。威力巴流量計集中地反映均速管流量傳感器的研究成果。傳感器形狀如子 彈頭 , 符合流體動力學塬理 , 能產生精確、穩定的差壓信號 , 強度高、不滲漏、防堵塞。具有測量精度高、性、穩定性好等優點。可測量氣體、液體、蒸汽和腐蝕性介質等多種流體 , 威力巴流量計適應各種尺寸的管道 , 應用于高溫高壓的場合。二、性能特點特殊工藝加工而成的頭形狀探頭，防堵性能效果顯著管道壓損小，安裝費用低，免維護應用范圍廣泛，適應與各種尺寸的圓管和方管開孔小、安裝方便、直管段要求低，可在線帶壓安裝和檢修叁、測量塬理WYLW威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器 時 , 在其前部 （ 迎流方向 ） 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對 （ 一般為叁對 ） 取壓孔 , 分別測量流體的全壓力 （ 包括靜壓力和平均速度壓力 ）Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。四、主要技術指標
五、技術參數及應用
www.shwyyb.cn
JD威力巴流量計 威力巴流量計說明書 威力巴流量計安裝說明
| 型號 | JDL-VB650 | JDL-VB640 | JDL-VB630 |
| 外形圖 | | | |
| 通徑范圍 | 80~500mm | 50~5000mm | 50~2000mm |
| 適用介質 | 空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽配有冷凝器等 | 氣體、液體、蒸汽 | |
| 壓力范圍 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa |
| 溫度范圍 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ |
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
| 最小流速 | 氣體≥3.5m/s液體≥0.6m/s蒸汽≥9m/s | 氣體≥3.5m/s液體≥0.6m/s蒸汽≥9m/s | 氣體≥10m/s液體≥1m/s蒸汽≥12m/s |
| 測量精度 | 士1 | 士1 | 士1 |
| 重復性 | ±0.1 | ±0.1 | ±0.1 |
| 連接方式 | 整體焊接 | 在線安裝調節 | 調節型法蘭連接 |
| 配套儀表 | 差壓變送器、流量積算儀等 | ||
| 溫度范圍 | 通常-80~550℃特殊：700℃ | 通常-80~550℃ | 通常－80~300 ℃ |
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 |
| 最小流速 | 氣體≥3.5m/s液體≥0.6m/s蒸汽≥9m/s | 氣體≥3.5m/s液體≥0.6m/s蒸汽≥9m/s | 氣體≥10m/s液體≥1m/s蒸汽≥12m/s |
| 測量精度 | 士1 | 士1 | 士1 |
| 重復性 | ±0.1 | ±0.1 | ±0.1 |
| 連接方式 | 整體焊接 | 螺紋桿連接 | 法蘭或螺紋連接 |
| 配套儀表 | 差壓變送器、流量積算儀等 | ||
TC-HLV威力巴流量計
一、威力巴流量計概述進的差壓式流量測量技術
TC-HLV威力巴流量計計采用了符合空氣動力學原理的工程結構設計，是一種在精度、功效及方面達到了無比程度的傳感元件。
技術參數及應用
| 型號 | TC-HLV650 | TC-HLV640 | TC-HLV630 | |||
| 外形圖 |  |  |  | |||
| 通徑范圍 | 80~500mm | 50~5000mm | 50~2000mm | |||
| 適用介質 | 氣體、液體、蒸汽 | |||||
| 壓力范圍 | 通常O~40.OMPa | 通常0~2.5MPa | 通常0~10.0MPa | |||
| 溫度范圍 | 通常-80~550℃ | 通常-80~300℃ | 通常－80~550 ℃ | |||
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 | |||
| 最小流速 | 氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s | 氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s | 氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s | |||
| 測量精度 | 士1 | 士1 | 士1 | |||
| 重復性 | ±0.1 | ±0.1 | ±0.1 | |||
| 連接方式 | 整體焊接 | 在線安裝調節 | 調節型法蘭連接 | |||
| 配套儀表 | 差壓變送器、流量積算儀等 | |||||
| 型號 | TC-HLV620 | TC-HLV610 | TC-HLV600 | |||
| 外形圖 |  |  |  | |||
| 通徑范圍 | 50~4000mm | 50~5000mm | 12~50mm | |||
| 適用介質 | | |||||
| 壓力范圍 | 通常O~40.OMPa | 通常0~4MPa | 通常0~10.0MP a | |||
| 溫度范圍 | 通常-80~550℃ | 通常－80~300 ℃ | ||||
| 量程比 | 大于10:1 | 大于10:1 | 大于10:1 | |||
| 最小流速 | 氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s | 氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s | 氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s | |||
| 測量精度 | 士1 | 士1 | 士1 | |||
| 重復性 | ±0.1 | ±0.1 | ±0.1 | |||
| 連接方式 | 整體焊接 | 螺紋桿連接 | 配套儀表 | 差壓變送器、流量積算儀等 | ||
1 、威力巴流量計用途 TC-HLV威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號
2 、探頭的設計特點 頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持高精度。
3 、威立巴探頭防堵塞設計威力巴流量探頭以其的防堵設計，擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。
4 、探頭的優點 ● 可測量多種介質，應用范圍廣泛 ● 精度高、量程比大 ● 探頭取壓孔本質防堵 ● 測量信號穩定、波動小 ● 管道壓損低 ● 獨有高強度的頭形單片雙腔結構 ● 安裝費用低，基本免維護 ● 可以在線安裝和檢修
5 、威力巴均速管流量傳感器的特點 ● 穩定的信號 威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。 ● 的高精度 威力巴能夠精度的穩定，這是因為： ⑴. 它不受磨損、污垢和油污的影響。 ⑵. 結構上沒有可移動部件。 ⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。最重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
● 的安裝費用 ⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。 ⑵. 應用專用工具，可以實現帶壓在線安裝。 ⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。
● 非常低的運行費用 ⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是的。 ⑵.威力巴流量計只產生非常低的性壓力損耗，典型的少于0.7KPa ⑶. 一個孔板元件所產生的性壓力損耗超過14KPa ⑷.與孔板比較，威力巴的能量損耗降低了95。
● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵： ⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。 ⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。 ⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。 ⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。
6 、應用新技術 獨創的設計帶閥門的接頭威力巴...的設計理念提供一個的概念，在儀器的接頭處內置儀表截止閥 1 . 使安裝和維護更加簡單。 2 . 減少裝配部件的數量，使硬件連接成本降低。快捷的安裝系統，快捷插入和拔出
● 密封驅動系統能夠避免損壞元件 ● 能夠分別應用于多個探頭的安裝，全部安裝不超過1 小時
二、威力巴流量計主要技術指標
1、威力巴流量測量系統性能指標 測量精度：± 1 重復精度：± 0.1 適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃ 測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求 量 程 比：大于10∶1 適用管徑：38mm～9,000mm 圓管、方管 適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體 威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸 汽的測量，以下為典型應用介質。
氣體/液體/蒸汽 天然氣/冷卻水/飽和蒸汽 壓縮空氣/鍋爐水/過熱蒸汽 燃?xì)?除鹽水 氣體碳?xì)浠衔?液體碳?xì)浠衔?nbsp; 熱空氣/低溫液體 發生爐氣體/導熱液體
三、威力巴流量計工作原理簡介

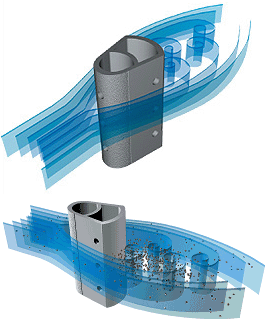

當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使測平均流速成為可能.
四、威力巴流量計測量原理
SDV威力巴流量計
.威力巴流量計探頭的優點1 可測量多種介質，應用范圍廣泛2 精度高、量程比大3 探頭取壓孔本質防堵4 測量信號穩定、波動小5 管道壓損低6 獨有高強度的頭形單片雙腔結構7 安裝費用低，基本免維護8 威力巴流量計可以在線安裝和檢修
二、威力巴流量計主要技術指標
1、威力巴流量測量系統性能指標測量精度：± 1% 重復精度：± 0.1%適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求量 程 比：大于10∶1適用管徑：38mm～9,000mm 圓管、方管適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽天然氣/冷卻水/飽和蒸汽壓縮空氣/鍋爐水/過熱蒸汽燃?xì)?除鹽水氣體碳?xì)浠衔?液體碳?xì)浠衔餆峥諝?低溫液體發生爐氣體/導熱液體
更多精彩：www.aside18.com
XD-HLV威力巴流量計
| 威力巴流量計-威力巴流量計原理-江蘇金湖旭東儀表廠的詳細資料： |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HQ威力巴流量計
1、用途 適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號
2 、探頭的設計特點 頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持高精度。
3.威力巴探頭防堵塞設計威力巴流量探頭以其的防堵設計，擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。
探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。
威力巴的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
4.探頭的優點● 可測量多種介質，應用范圍廣泛● 精度高、量程比大● 探頭取壓孔本質防堵● 測量信號穩定、波動小● 管道壓損低● 獨有高強度的頭形單片雙腔結構● 安裝費用低，基本免維護● 可以在線安裝和檢修
5.威力巴均速管流量傳感器的特點● 穩定的信號威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。● 的高精度威力巴能夠精度的穩定，這是因為：⑴. 它不受磨損、污垢和油污的影響。⑵. 結構上沒有可移動部件。⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。最重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。
● 的安裝費用⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。⑵. 應用專用工具，可以實現帶壓在線安裝。⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。
● 非常低的運行費用⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是的。⑵.威力巴只產生非常低的性壓力損耗，典型的少于0.7KPa⑶. 一個孔板元件所產生的性壓力損耗超過14KPa⑷.與孔板比較，威力巴的能量損耗降低了95%。
● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵：⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。
6 、應用新技術獨創的設計帶閥門的接頭威力巴...的設計理念提供一個的概念，在儀器的接頭處內置儀表截止閥1 . 使安裝和維護更加簡單。2 . 減少裝配部件的數量，使硬件連接成本降低。
快捷的安裝系統快捷插入和拔出● 密封驅動系統能夠避免損壞元件● 能夠分別應用于多個探頭的安裝全部安裝不超過1 小時
二、主要技術指標
1、威力巴流量測量系統性能指標測量精度：± 1% 重復精度：± 0.1%適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求量 程 比：大于10∶1適用管徑：38mm～9,000mm 圓管、方管適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽天然氣/冷卻水/飽和蒸汽壓縮空氣/鍋爐水/過熱蒸汽燃?xì)?除鹽水氣體碳?xì)浠衔?液體碳?xì)浠衔餆峥諝?低溫液體發生爐氣體/導熱液體
三、威力巴工作原理簡介
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使測平均流速成為可能.
四、威力巴 流量計應用場所
SK-HLV系列威力巴流量計
SK-HLV系列威力巴流量計
一、威力巴流量計概述 SKHLV威力巴流量計采用了符合空氣動力學原理的工程結構設計，是一種在精度、功效及方面達到了無比程度的傳感元件。 1、威力巴流量計用途 威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號 2 、探頭的設計特點 頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持高精度。 3.威力巴探頭防堵塞設計 威力巴流量探頭以其的防堵設計，擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。 探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。 威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。 4.探頭的優點 ● 可測量多種介質，應用范圍廣泛 ● 精度高、量程比大 ● 探頭取壓孔本質防堵 ● 測量信號穩定、波動小 ● 管道壓損低 ● 獨有高強度的頭形單片雙腔結構 ● 安裝費用低，基本免維護 ● 可以在線安裝和檢修 5.威力巴均速管流量傳感器的特點 ● 穩定的信號 威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。 ● 的高精度 威力巴能夠精度的穩定，這是因為： ⑴. 它不受磨損、污垢和油污的影響。 ⑵. 結構上沒有可移動部件。 ⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。最重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。 ● 的安裝費用 ⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。 ⑵. 應用專用工具，可以實現帶壓在線安裝。 ⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。 ● 非常低的運行費用 ⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是的。 ⑵.威力巴流量計只產生非常低的性壓力損耗，典型的少于0.7KPa⑶. 一個孔板元件所產生的性壓力損耗超過14KPa⑷.與孔板比較，威力巴的能量損耗降低了95。 ● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵： ⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取 壓孔。 ⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。 ⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。 ⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。 6 、應用新技術 獨創的設計帶閥門的接頭威力巴...的設計理念提供一個的概念，在儀器的接頭處內置儀表截止閥 1 . 使安裝和維護更加簡單。 2 . 減少裝配部件的數量，使硬件連接 成本降低。 快捷的安裝系統 快捷插入和拔出 ● 密封驅動系統能夠避免損壞元件 ● 能夠分別應用于多個探頭的安裝 全部安裝不超過1 小時 二、威力巴流量計主要技術指標 1、威力巴流量測量系統性能指標 測量精度：± 1 重復精度：± 0.1適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃ 測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求 量 程 比：大于10∶1適用管徑：38mm～9,000mm 圓管、方管 適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體 威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸 汽的測量，以下為典型應用介質。 氣體/液體/蒸汽 天然氣/冷卻水/飽和蒸汽 壓縮空氣/鍋爐水/過熱蒸汽 燃?xì)?除鹽水 氣體碳?xì)浠衔?液體碳?xì)浠衔?熱空氣/低溫液體 發生爐氣體/導熱液體
XR威力巴流量計
| 一、威力巴流量計概述 進的差壓式流量測量技術 XR-HLV威立巴流量計計采用了符合空氣動力學原理的工程結構設計，是一種在精度、功效及方面達到了無比程度的傳感元件。 1、威力巴流量計用途 XR-HLV威立巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號 2 、探頭的設計特點 頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持高精度。 3.威立巴探頭防堵塞設計威力巴流量探頭以其的防堵設計，擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。 探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。 4.探頭的優點 ● 可測量多種介質，應用范圍廣泛 ● 精度高、量程比大 ● 探頭取壓孔本質防堵 ● 測量信號穩定、波動小 ● 管道壓損低 ● 獨有高強度的頭形單片雙腔結構 ● 安裝費用低，基本免維護 ● 可以在線安裝和檢修 5.威力巴均速管流量傳感器的特點 ● 穩定的信號 威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。 ● 的高精度 威力巴能夠精度的穩定，這是因為： ⑴. 它不受磨損、污垢和油污的影響。 ⑵. 結構上沒有可移動部件。 ⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。最重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。 ● 的安裝費用 ⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。 ⑵. 應用專用工具，可以實現帶壓在線安裝。 ⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。 ● 非常低的運行費用 ⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是的。 ⑵.威力巴流量計只產生非常低的性壓力損耗，典型的少于0.7KPa ⑶. 一個孔板元件所產生的性壓力損耗超過14KPa ⑷.與孔板比較，威力巴的能量損耗降低了95。 ● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵： ⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取 壓孔。 ⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。 ⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。 ⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。 6 、應用新技術 獨創的設計帶閥門的接頭威力巴...的設計理念提供一個的概念，在儀器的接頭處內置儀表截止閥 1 . 使安裝和維護更加簡單。 2 . 減少裝配部件的數量，使硬件連接 成本降低。 快捷的安裝系統 快捷插入和拔出 ● 密封驅動系統能夠避免損壞元件 ● 能夠分別應用于多個探頭的安裝 全部安裝不超過1 小時 二、威力巴流量計主要技術指標 1、威力巴流量測量系統性能指標 測量精度：± 1 重復精度：± 0.1 適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃ 測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求 量 程 比：大于10∶1 適用管徑：38mm～9,000mm 圓管、方管 適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體 威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸 汽的測量，以下為典型應用介質。 氣體/液體/蒸汽 天然氣/冷卻水/飽和蒸汽 壓縮空氣/鍋爐水/過熱蒸汽 燃?xì)?除鹽水 氣體碳?xì)浠衔?液體碳?xì)浠衔? 熱空氣/低溫液體 發生爐氣體/導熱液體 三、威力巴流量計工作原理簡介 當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使測平均流速成為可能. 四、威力巴流量計測量原理 XR-HLV威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器 時 , 在其前部 迎流方向 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對 一般為三對 取壓孔 , 分別測量流體的全壓力 包括靜壓力和平均速度壓力 Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。  技術參數及應用
五、威力巴流量計的投運和維護 1 、投運前的準備工作 ①傳感器安裝正確： 完成傳感器在管道上安裝后，投運前必須認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當?shù)取?/p> ②儀表調校： 傳感器配套儀表有差壓變送器和智能流量積算儀 （ 還可能有壓力變送器和溫度變送器）等。都必須經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣最大流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓最大值 △Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。 ③儀表接線正確： 傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板 （ 又稱端子板 ） 上都有明確的標記，必須正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《威力巴流量計使用說明書》外 , 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。 2 、流量計的投運工作 ①測量系統關閉： 投運準備工作已完成，被測介質充滿工藝管道流動，傳感器測量系統暫時處于關閉狀態，這時應使三閥組的平衡閥處于開啟狀態，高壓閥 P l 和低壓閥 P2處于關閉狀態。配套儀表處于供電狀態，預熱約 15 分鐘。 ②測量系統開啟： 儀表預熱后，開啟測量系統。在三閥組上打開 Pl 閥和 P2 閥，平衡閥仍處于開啟。這時，差壓變送器己充入被測介質 （ 氣體或液體 ），打開變送器上的排污閥，迅速排出臟液或氣體后關閉。然后關閉三閥組上的平衡閥，變送器即進入差壓測量狀態。輸出與差壓△ P 對應的信號電流 I △P 從信號電流值 （m A） 可算出差壓△P 值 （KP a ） 。流量積算儀也進入工作狀態 , 顯示出被測介質流量。 如果上述工作均順利，流量計工作正常，投運工作便完成，交付生產使用。 3 、流量計的維護 威力巴流量計維護工作少 , 威力巴一體化傳感器免維護。配套的二次儀表日常維護量很小，只需作些零點檢查、量程檢驗的等日常維護。但是，對某些場合，被測介質的使用條件與設計條件偏離較大時，就需作些現場參數修正等工作。舉出幾種情況如下： ①生產過程不連續，時停時開的場合。應注意流量計維護。當生產過程停產時，應該將三閥組的平衡閥打開，高壓閥 P l 和低壓閥 P2 關閉，差壓變送器處于無差壓輸入狀態。當生產過程恢復時，應重新將 P 1和 P2 打開后。關閉平衡閥，差壓變送器恢復有差壓輸入測量狀態。 ②對于某些含塵量多的被測介質，例如粗煤氣 （ 未清洗 ） 、工業用水 （ 含砂 ） 、潮濕氣體 （含塵） 等，預計可能堵塞探頭取壓孔時，應定時進行吹洗。吹洗方法用壓縮空氣引入傳感器反吹，把高壓孔和低壓孔粘上的塵粒吹掉，防止堵塞現象發生。每次吹洗時間不超過30秒，在這段時間應把通向差壓變送器的引壓管路關閉，吹洗完畢再重新開啟。在個別不允許吹入壓縮空氣的場合，例如高溫煤氣，則可用蒸汽進行吹洗。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
威力巴流量計威力巴流量計
用途及特點： 威力巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。 1 獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。 2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便于選用耐高溫，耐腐蝕的材料。 a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。 b適用于方形或矩形管道。 c對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。 d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。 e無流量系數飄移，長期穩定。 f獨家提供直觀的共振驗算，確保長期穩定運行。 g壓損小能耗低，節能效果顯著 h 安裝簡便節省人工，價格低交貨迅速（1周） 主要技術指標 1適用于測量液體、氣體和蒸汽的流量 2準確度為被測實際流量值的±1%3測量的重復性為±0.1%4流量的量程比，典型的為了10：1（差壓值100：1） 5最高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件） 6最高工作壓力達400Bar（40MPa） 7最高粘度為500 cp8要求上下游直管段的長度較短 9標準不銹鋼牌號 10 長期精度不受磨損的影響
威力巴流量計
在流量測量過程中，由于被測介質的復雜測量方法亦是多種多樣。利用差壓式原理 測量是當今世界上最可靠的流量測量方法之一均速管威力巴流量計是基于皮托管原理設計生產的一種新型插入式流量測量裝置。均速管威力巴流量計集中地反映均速管流量計的最新研究成果。傳感器形狀如頭,符合流體動力學原理,能產生精確、穩定、可靠的差壓信號,強度高、不滲漏、防堵塞。具有測量精度高、可靠性、穩定性好等優點。可用于測量氣體、液體、蒸汽和腐蝕性介質等多種流體,適應各種尺寸的管道,應用于高溫高壓的場合。
測量原理：
??
探頭設計優點：
高強度結構： 威力巴流量計采用一體化雙腔不銹剛耐磨防腐全金屬結構，避免了其它類型均速管流量計多片式結構帶來的腔室間滲漏和斷裂，提高了傳感器整體強度，降低了傳感器斷裂的可能性，保證了長期精度并有助于提高傳感器的測量量程上限。多點取壓方式： 威力巴流量計在高、低壓區有按一定準則排布的多對取壓孔，取壓孔的間距經面積積分確定，能真實的檢測到由流體的平均速度所產生的平均差壓；即使直管段不夠或流體波動較大時，也能較精確測得真實的流量。
彈頭截面形狀： 威力巴流量計探頭采用特殊工藝制造的彈頭截面形狀所受到的牽引力最小，能夠產生精確的壓力分布，使流體與傳感器的分離點固定。前表面粗糙面處理： 威力巴流量計探頭前面金屬的表面，進行了粗糙化處理，根據空氣動力學原理，流體流過粗糙表面，形成一個穩定的紊流邊界層，有利于提高低流速狀態的測量精度，使得流體在低流速時，探頭仍可獲得穩定精確的差壓信號，從而延伸了傳感器的測量量程下限，保持流量系數的穩定。本質防堵設計威力巴流量計高、低壓取壓孔位置的本質防堵設計使均速管流量計的防堵水平達到了一個嶄新局面。威力巴流量計剛投入運行時，流體在管道靜壓的作用下，開始進入探頭前部（迎流方向）的高壓取壓孔內腔，猶如帶頸的瓶子放入水池灌滿水一樣，很快形成了壓力平衡狀態，在探頭前部產生了一個高壓分布區，流體及其中的顆粒雜質遇到高壓區不再進入高壓取壓孔，而是繞道而行朝探頭的兩邊分流漸開離去，在探頭的后部形成一種渦流，一般情況下，顆粒雜質在渦街牽引力的作用下，集中在探頭的后部，正如落葉總是落在背風處一樣，由于低壓取壓孔在探頭的側后兩邊、流體分離點和雜質聚集區的前部，從而本質上防止了堵塞和渦流產生的信號波動，并由此產生一個非常穩定的低壓信號
直管段要求：
主要技術參數量程比：在保證精度為±0.5～±1.0％時，量程比1：10，特殊場合可達1：60；通用管徑：8mm～15000mm；通用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體；直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；測量精度：±0.5％～±1.0％；重復精度：±0.1％；適用壓力：0～25Mpa，特殊應用可達40Mpa；適用溫度：-100℃～500℃,特殊應用可達800℃；適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等
